TECHNO PIEUX : PIEUX VISSÉS POUR FONDATION

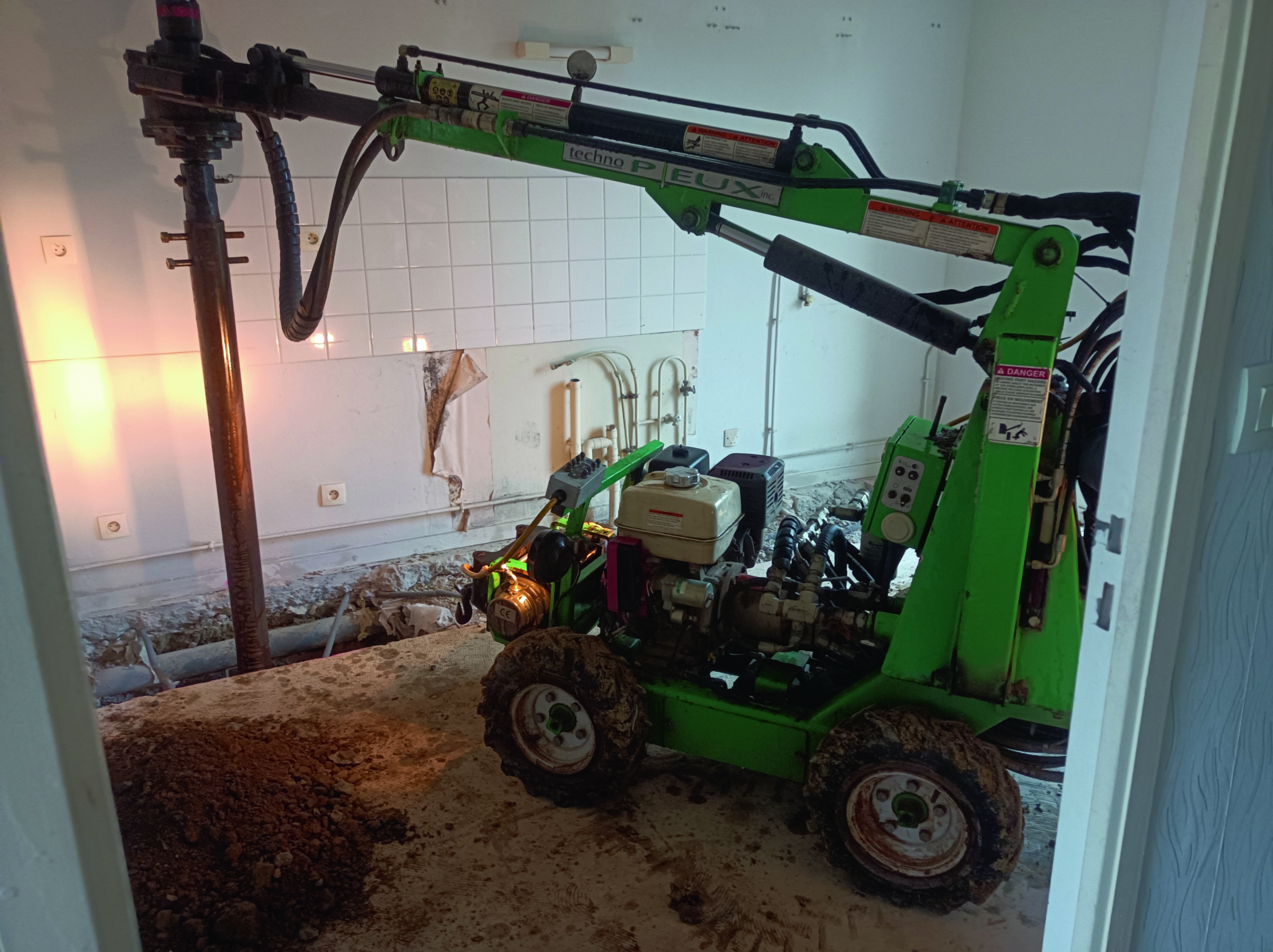

Les Techno Pieux sont vissés jusqu’àobtenir la pression nécessairepermettant la reprise de charge. Desrallonges sont soudées sur site pourdescendre à la profondeur suffisante

La fondation est la partie essentielle de tout bâtiment, car elle assure la stabilité, la durabilité et la sécurité de la
structure. Toutes les constructions, qu’elles soient légères ou lourdes, nécessitent des fondations plus ou moins profondes.
Techno Pieux est une technologie innovante, durable et économique capable de répondre à toutes les exigences concernant des projets de petite et moyenne envergure, de la terrasse à la maison traditionnelle, du type R+1 à R+2.

Les Techno Pieux vissés sont installés à une profondeur prédéfinie par le service d’ingénierie de la société du même nom afin de s’assurer de l’obtention d’une capacité portante supérieure aux
charges de la structure. En effet, lorsqu’une solution de fondation sur pieux vissés est envisagée pour un projet résidentiel, commercial ou industriel, les ingénieurs de Techno Pieux déterminent le type de pieux à utiliser en fonction du projet et des caractéristiques du sol.
Le procédé ne nécessitant aucune excavation, cela implique une baisse de coûts et une rapidité d’exécution, d’autant qu’aucun temps de séchage n’est requis puisque l’installation se fait en filière sèche. Par ailleurs, la mise en oeuvre dégage une faible empreinte carbone grâce à des machines légères et compactes, fonctionnant aux fluides hydrauliques biodégradables, et aucun béton n’est injecté dans le sol.



UNE SOLUTION AUX PROBLÈMES DE REPRISE EN SOUS-OEUVRE


Il est fréquent de nos jours de constater des fissures sur les murs des habitations.
Les causes d’apparition peuvent être multiples (contrefaçons de construction, infiltrations d’eau, mouvements de terrain, sols instables, inondations). Selon la nature du sol, les mouvements de terrain
peuvent provoquer des tensions sur le bâtiment, et c’est à ce moment que les fissures surviennent. La technique Techno Pieux est simple : le service ingénierie analyse la situation, dimensionne et réalise un plan de l’implantation des pieux qui sont vissés dans le sol jusqu’à ce que ce dernier soit suffisamment dense et porteur. Puis, à l’aide de vérins, une pression est exercée sur les murs
dans le but de redresser la structure.
À noter qu’une visite du projet sur place sera effectuée, elle permettra de mieux connaître les contraintes qui peuvent survenir lors des travaux. Des photos et/ou des vidéos seront prises, elles
permettront de documenter les informations sur la structure à soutenir et donneront un bon aperçu de l'état des fondations existantes.


STABILISATION PARTIELLE OU COMPLÈTE ?


Les travaux de stabilisation de fondations sont divisés en deux catégories : complets ou partiels. Lorsqu'il est clair que le dommage est causé par un problème localisé, tel un remblai incontrôlé
sur un côté de la structure, une reprise en sous-oeuvre partielle peut être efficace.
Mais, lorsque la cause et l'étendue du dommage ne sont pas clairement identifiables, il est généralement prudent de recommander une reprise en sous-oeuvre complète des fondations
afin de minimiser le risque de dommages futurs. En effet, si une partie du bâtiment s'est affaissée, il est possible que d'autres parties du bâtiment s'affaissent dans le futur.



EXEMPLE DE SUIVI D’UN CHANTIER : TRAVAUX DE RENFORCEMENT EN SOUS-OEUVRE


L’intervention a lieu en Normandie, sur une maison mitoyenne, de deux niveaux, construite en 1997. La maison se présente comme suit : murs périphériques / extérieurs en maçonnerie porteuse,
planchers courants en béton, escalier en bois, toiture en charpente bois, cloisons non porteuses légères, la maison s’étend sur deux niveaux : un RDC, qui comprend également un garage et un étage. Les combles ne sont pas aménagés. L’examen visuel de la structure de la maison a révélé des
fissures, des lézardes et un affaissement du seuil en béton.


PHASES DE LA REPRISE EN SOUS-OEUVRE


Dans le cadre d’une reprise en sousoeuvre, la charge se trouve excentrée par rapport au fût du pieu, créant un mouvement en tête du pieu. Pour diminuer au maximum ce mouvement, les pieux
doivent être installés au plus proche du mur. Il est donc nécessaire d’effectuer des entailles dans les semelles.



LE TRANSFERT DES CHARGES SUR LES PIEUX


Des supports de vérins SV-1 sont fixés temporairement aux sabots SE-1. Le vérin hydraulique est positionné sur la tête du pieu pour soulever le sabot SE-1 au travers du support de vérins SV-1. Le vérin est actionné et l’altimétrie de la fondation au droit du pieu est surveillée au moyen d’un niveau laser. Dès qu’un déplacement de la fondation est observé, l’opération de levage est stoppée.
Un contrôle d’altimétrie est réalisé après 10 min. Si la semelle est redescendue, l’opération de levage reprend toujours par cycle de 10 min jusqu’à la stabilisation totale du pieu. Le cône de tassement sous l’hélice du pieu est créé.


LES FIXATIONS DÉFINITIVES


Le sabot SE-1 est soudé au support à mur SM-2 ; ce dernier est soudé au fût du pieu. L’opération de reprise en sousoeuvre est terminée ; les vérins sont retirés ainsi que les supports de vérins SV-1.
La tête de pieu est découpée au-dessus du cordon de soudure.
Enfin, les tranchées extérieures sont refermées et les ouvertures intérieures du dallage sont comblées avec du béton ferraillé et solidarisé au dallage existant.


Angélique Bethfort
Techno Pieux France
