UN NOUVEAU PÉNÉTROMÈTRE DYNAMIQUE CONNECTÉ KODIAK

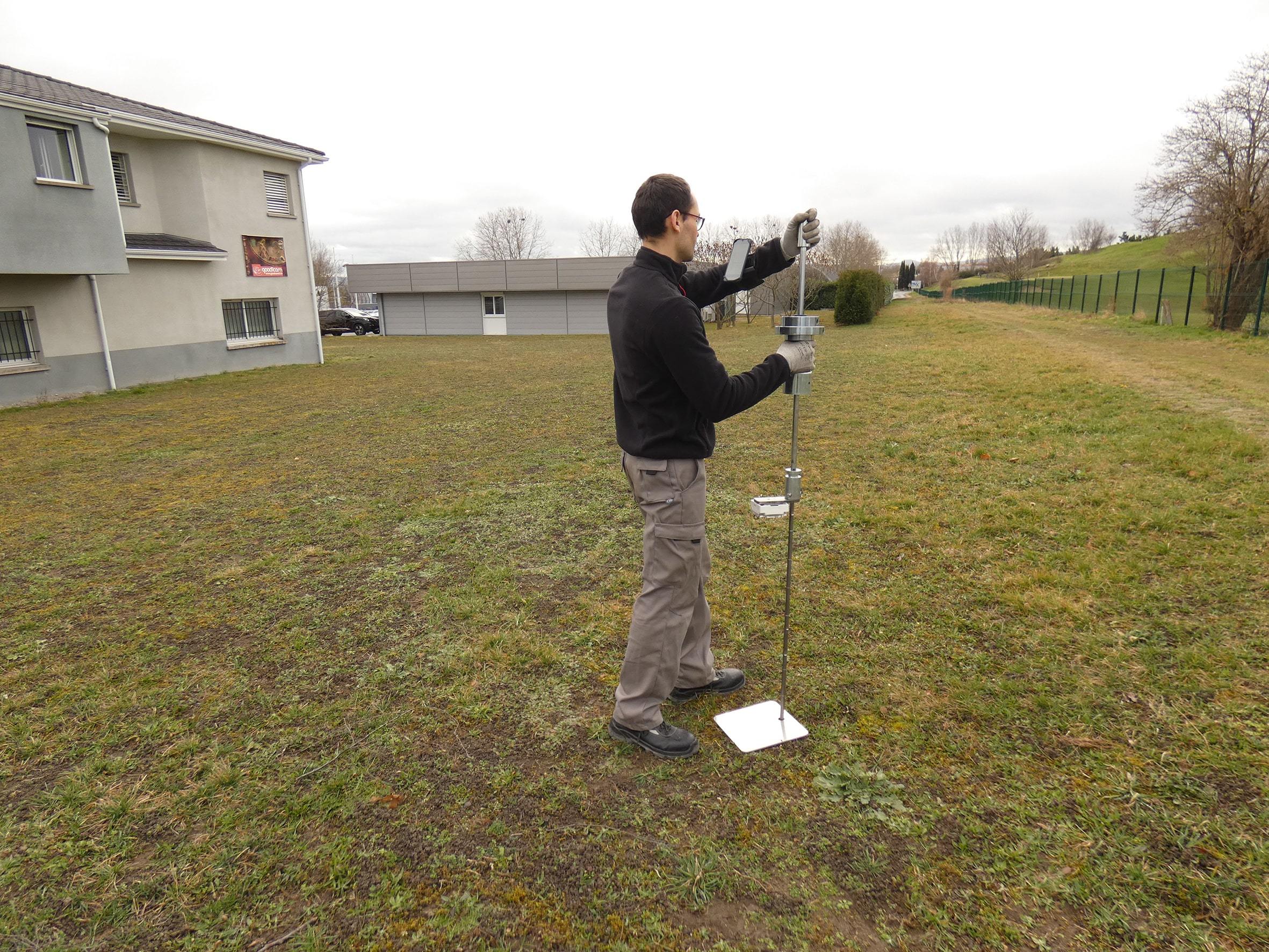

Pénétromètre dynamique à énergie variable connecté Kodiak.

Le pénétromètre dynamique, inventé et introduit comme outil pour la reconnaissance des sols de surface à la fin du XVIIe siècle en Allemagne (Nicolaus Goldmann, 1699), est la technique la plus ancienne et la plus répandue dans le monde entier lorsqu’il s’agit d’avoir des données permettant de retranscrire les variations de la « dureté » des sols sur les premiers mètres de profondeur.

De nos jours, en parcourant la planète, on constate que la plupart des géotechniciens sont équipés de pénétromètres dynamiques, et l’utilisent comme moyen pour l’évaluation de la portance des sols de surface (ASTM D6951), pour caractériser les sols (EN ISO 22476-2) et pour faire du contrôle de compactage des ouvrages en terre (NF P94-105, NF P 94 063). Le sol ocre martien vient d’ailleurs lui aussi d’être ausculté en 2019 à l’aide d’un pénétromètre dynamique lors de la mission InSigth.
En effet, le pénétromètre dynamique a des avantages certains : il a le mérite d’être un appareil de mesure simple, apportant une information rapide, à faible coût et répétable sur le terrain assez facilement par l’homme du métier.
Par ailleurs, les avancées technologiques importantes réalisées dans d’autres secteurs en ce qui concerne le big data, le machine learning et l’intelligence artificielle sont encore loin d’être applicables en géotechnique, principalement par manque de techniques permettant de fournir une grande quantité de données du terrain, nécessaires pour évaluer la variabilité spatiale des propriétés de sols et pour alimenter ce genre d’approches, très gourmandes en données et expériences, et tout cela à moindre coût.
C’est motivée par les besoins croissants des clients français et étrangers (bureaux d’études, constructeurs de maisons, armées de différentes nations…), et en s’appuyant sur plus de 25 ans d’expérience internationale sur les pénétromètres dynamiques, que Sol Solution a développé et conçu un nouveau pénétromètre dynamique portable connecté : le Kodiak de type DPL (M 10 kg) à énergie de battage constante et variable. Ce dernier associe, d’une part, un boîtier de mesure équipé de différents capteurs de nouvelle génération et piloté par une application mobile permettant l’enregistrement et l’analyse des données, et, d’autre part, un pénétromètre dynamique multimasses interchangeables par simple vissage-dévissage manuel, permettant d’adapter l’énergie de
battage à la dureté des sols rencontrés, en cours même de sondage.
Les objectifs du Kodiak sont multiples :

  • ausculter rapidement les sols sur plusieurs mètres de profondeur,
  • adapter l’énergie de battage à la dureté du sol rencontré, en disposant de 3 masses de battage différentes interchangeables très rapidement et simplement,
  • associer au pénétromètre un objet connecté « low-cost » muni de capteurs de nouvelle génération, afin de piloter et de géoréférencer l’essai, d’effectuer et de numériser les mesures, de les stocker, de les transférer en temps réel tout en les sécurisant, le tout supporté par une application mobile multiplateformes et un logiciel de traitement des données sur le cloud,
  • correspondre aux normes européennes (EN ISO 22476-2 – DPL) ou américaines (ASTM D6951 – DCP),
  • déterminer l’indice de portance CBR du sol,
  • mettre en oeuvre un système de mesure simple, économique et universel facilitant la prise de mesures d’un grand quantitatif d’essais, nécessaires pour répondre au besoin du big data défini
    par ses « 4 V » : volume, variété, vélocité, véracité.

Différentes campagnes d’essais comparatifs ont été réalisées au pénétromètre Kodiak en parallèle d’autres pénétromètres dynamiques, d’essais au pénétromètre statique CPT, et au pressiomètre
Ménard. Une bonne correspondance entre les mesures est observée, confirmant l’intérêt d’une telle
technique comme complément des techniques couramment utilisées dans la profession.



FICHE TECHNIQUE DU KODIAK



  • Poids du pénétromètre (avec les 3 masses) : 13,7 kg - L 89 x Ø 15 cm
  • « Dephtbox » avec ses différents capteurs (enfoncement, GPS, gyroscope…) associée au Kodiak
  • énergie de battage constante et variable
  • 3 masses disponibles de 5, 8 et 10 kg interchangeables par simple vissage-dévissage en cours d’essai
  • verrouillage des masses de battage pour transport, par simple blocage, sécuritaire
  • hauteur de chute : 50 cm
  • tiges de 50 cm - Ø 14 mm, graduées tous les 10 cm
  • pointes fixes et perdues de 2, 4 et 10 cm²
  • simplicité et rapidité de l’essai, mise en oeuvre par un seul opérateur
  • application et logiciel de traitement des données GeoSprint et WebSprint
  • disponible en plusieurs langues
  • Made in France
  • Simplicité et rapidité de l’essai, mise en oeuvre par un seul opérateur
  • Norme NF EN ISO 22476-2 – DPL



Philippe Moustan de Sol Solution
